CF110x系列

產品中心 > EtherCAT芯片 > CF110x系列

CF110x系列

CF110x系列是EtherCAT從站控制器ASIC，為實現EtherCAT從站提供了一種經濟高效且緊湊的解決方案。該系列在硬件中處理EtherCAT數據鏈路協議，確保了高性能和實時功能，獨立于任何下游從屬微控制器和相關軟件。支持三種PDI接口---Digital I/O、SPI和8/16位μC接口，CF110x系列可以實現無需微控制器的簡單數字模塊，或開發專用處理器的智能工控設備。ASIC具有分布式時鐘功能，可實現高精度同步（<< 1μs）。其電源電壓為3.3V；1.8V內核電壓由集成的穩壓器產生，也可由外部直接供電。此外，還可集成電流型PHY，具有抗干擾能力強、信號完整性高和穩定性好的優點。由于設計緊湊需要的外部元件少，CF110x系列適用于各種EtherCAT設備，只需最小的電路板空間便可實現高效運行。CF110x系列通過了ETG一致性測試認證，以其全面的性能和靈活的應用，成為EtherCAT設備的通用解決方案。

碼靈半導體CF110x系列EtherCAT從站控制器芯片獲得德國倍福公司（Beckhoff）官方正式授權，已通過ETG官方的一致性測試認證，符合EtherCAT通信協議標準。內置8個現場總線內存管理單元（FMMU）、8個同步管理器（SM），產品支持三種數據接口（PDI）-數字I/O，SPI和8/16 位uC接口，內置64位分布式時鐘（DC），可實現EtherCAT從站的高精度同步（<< 1μs）。可選擇性集成32位ARM Corex-M3內核微控制器（MCU）或2個電流型PHY（兼容100BASE-TX），具有抗干擾能力強、信號完整性高和穩定性好的優點。多種封裝形式可選，支持QFN64L(9x9mm)、QFN88L(10x10mm)、QFN100L(12x12mm)封裝。?

產品特性

? 以太網端口：最多支持3個MII端口，單端口最大數據傳輸速度100Mbit/s，全雙工傳輸；

? FMMUs（現場總線內存管理單元）：8個，提供了一種從站地址的映射，通過地址的邏輯映射方式可以同時完成對多個從站設備的控制，可大幅提升通信效率；

? Sync Managers（同步管理器）：8個，用于數據在傳輸過程中同步，保證了數據使用過程中的一致性和安全性；

? Distributed Clock（分布式時鐘）：1個64 位，用于實現主站和從站間通訊和管理的實時同步，同步精度<< 1μs；

? PDI Interfaces（過程數據接口）：支持32位 Digital I/O、SPI 從站接口、8/16位異步微控制器接口（μC8/16），作為從站控制器和應用之間的數據接口；

? RAM容量：8KB，用于存儲基本寄存器參數和使用方數據；

? GPIO：最多支持16位；

? 拓?fù)浣Y(jié)構：最多可支持65,535個設備，對拓?fù)浣Y(jié)構沒有限制，支持線型、樹型、星型拓?fù)浼叭魏瓮負涞慕M合；

? 供電：內部 LDO 提供邏輯內核 /PLL電源 (3.3V 到 1.8V)，選擇外部電源供電給內部 LDO 提供邏輯內核/PLL電源；

? 集成：可選擇性集成2個10M/100Mbps以太網PHY（電流型），兼容100BASE-TX，或32位ARM Corex-M3內核微控制器（MCU）；

? 其他特性：低延時（納秒級），輸出時鐘頻率25MHz；

? 封裝形式和尺寸：QFN64L (9x9mm)、QFN88L (10x10mm) 和QFN100L (12x12mm)；

? 工作溫度：-40℃~85℃。

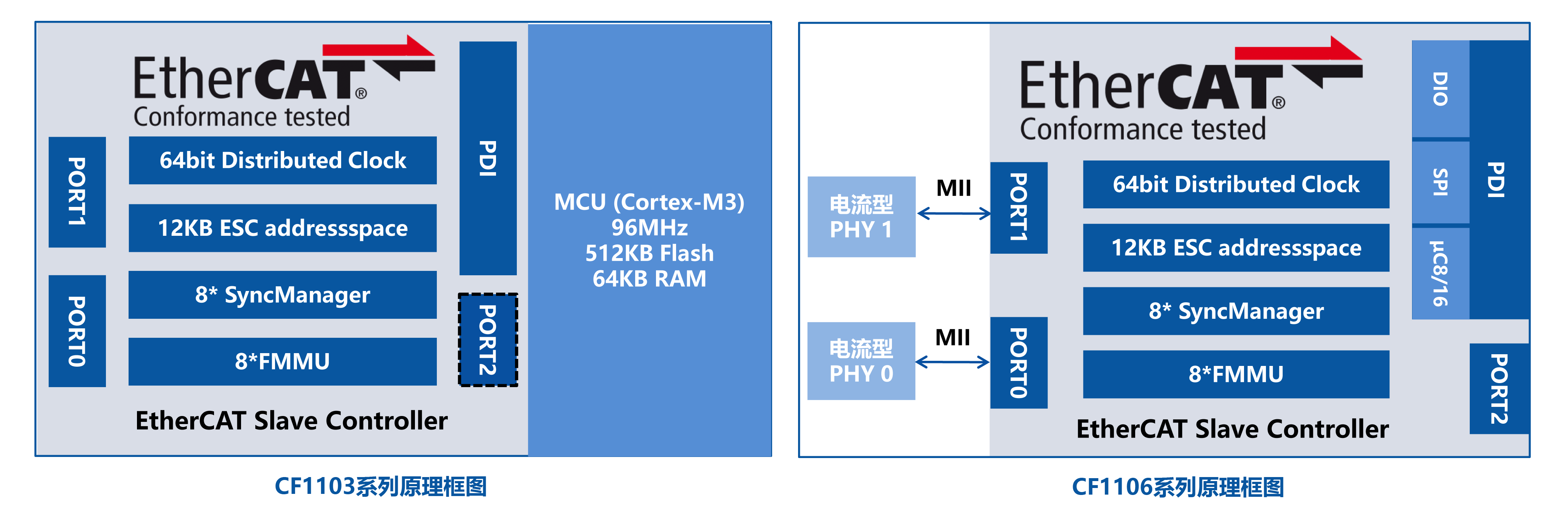

架構圖

應用領域

CF110x系列適用于伺服電機驅動器、步進電機驅動器、變頻器、工業機器視覺、工業通信協議轉換器、遠程I/O、IO-Link、AS-i網關等工業自動化領域。

開發板簡介

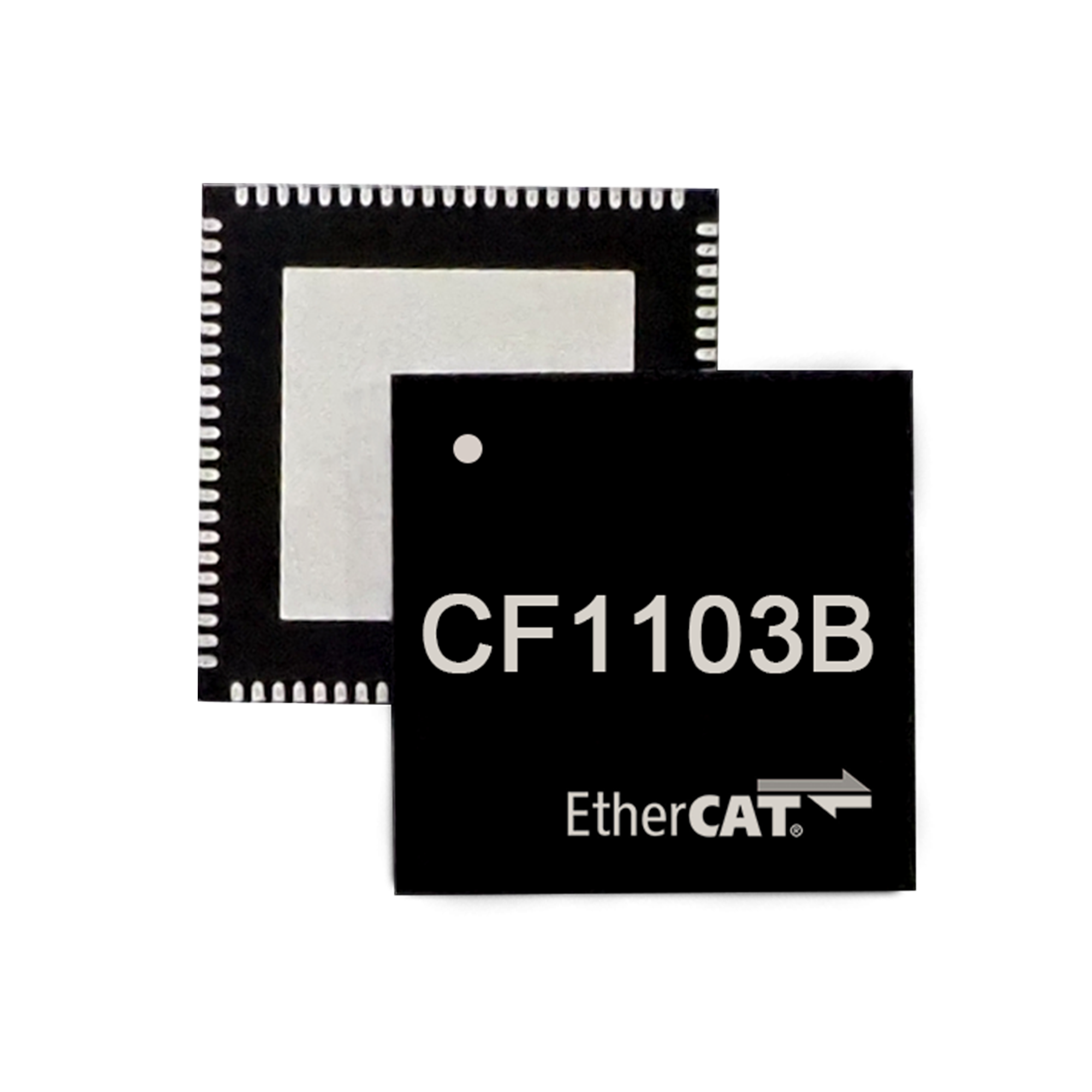

?????????EVB-CF1103B開發板基于CF1103B型號ESC芯片，內置32位MCU。開發板接口資源豐富，滿足工業工作溫度-40℃~+85℃，且經過專業的PCBLayout和高低溫測試驗證，質量穩定可靠，可滿足各種工業應用環境要求。?????????

開發板功能特性

? 基于碼靈半導體自研CF1103B型號ESC芯片，芯片內部集成32位MCU，可用戶降低開發成本；

? 配置2路專用EtherCAT接口，包括一路IN、一路OUT；

? 豐富的外設接口，包括ADC、PWM、SPI/UART等；

? 滿足工業工作溫度-40℃~+85℃；

?適用于步進電機驅動器、工業通信協議轉換器、遠程I/O、IO-Link、AS-i網關等工業自動化領域。

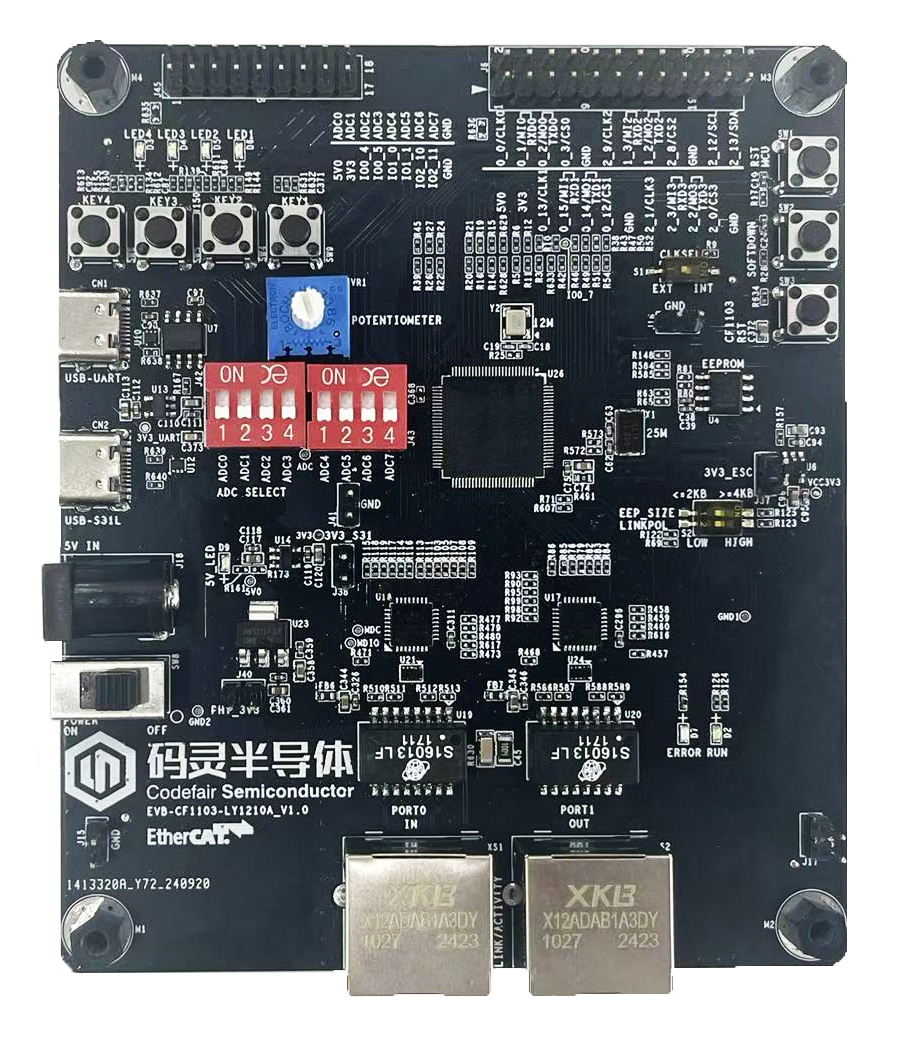

開發板實物圖?

開發板簡介

?????????EVB-CF1106B開發評估板搭載了碼靈半導體自主研發的CF1106B型號ESC芯片，內部集成了集成電流型 PHY，具有抗干擾能力強、信號完整性高和穩定性好的優點。EEPROM的型號為24LC16，大小為16K；時鐘采用無源晶振輸出25MHz；核心板提供32位 Digital I/O，還可以通過SPI接口或8/16 位異步微控制器接口與MCU底板連；MCU底板中的主芯片為STM32F407，MCU底板中包含外部接口和調試接口，MCU底板除去和核心板連接的管腳，剩余的所有功能管腳均引出，可以通過調試接口給MCU燒錄程序；提供該開發板方便用戶快速靈活地應用在各種工業自動化應用場景中。?????????

開發板功能特性

? 基于碼靈半導體自研CF1106B型號ESC芯片，內部集成了集成電流型 PHY，具有抗干擾能力強、信號完整性高和穩定性好的優點；

? 配置3路專用EtherCAT接口，包括一路IN、兩路OUT；

? 提供32位 Digital I/O，還可以通過SPI接口或8/16 位異步微控制器接口與MCU底板連接；

? 滿足工業工作溫度-40℃~+85℃；

?適用于伺服電機驅動器、步進電機驅動器、變頻器、工業機器視覺、工業通信協議轉換器、遠程I/O、IO-Link、AS-i網關等工業自動化領域。

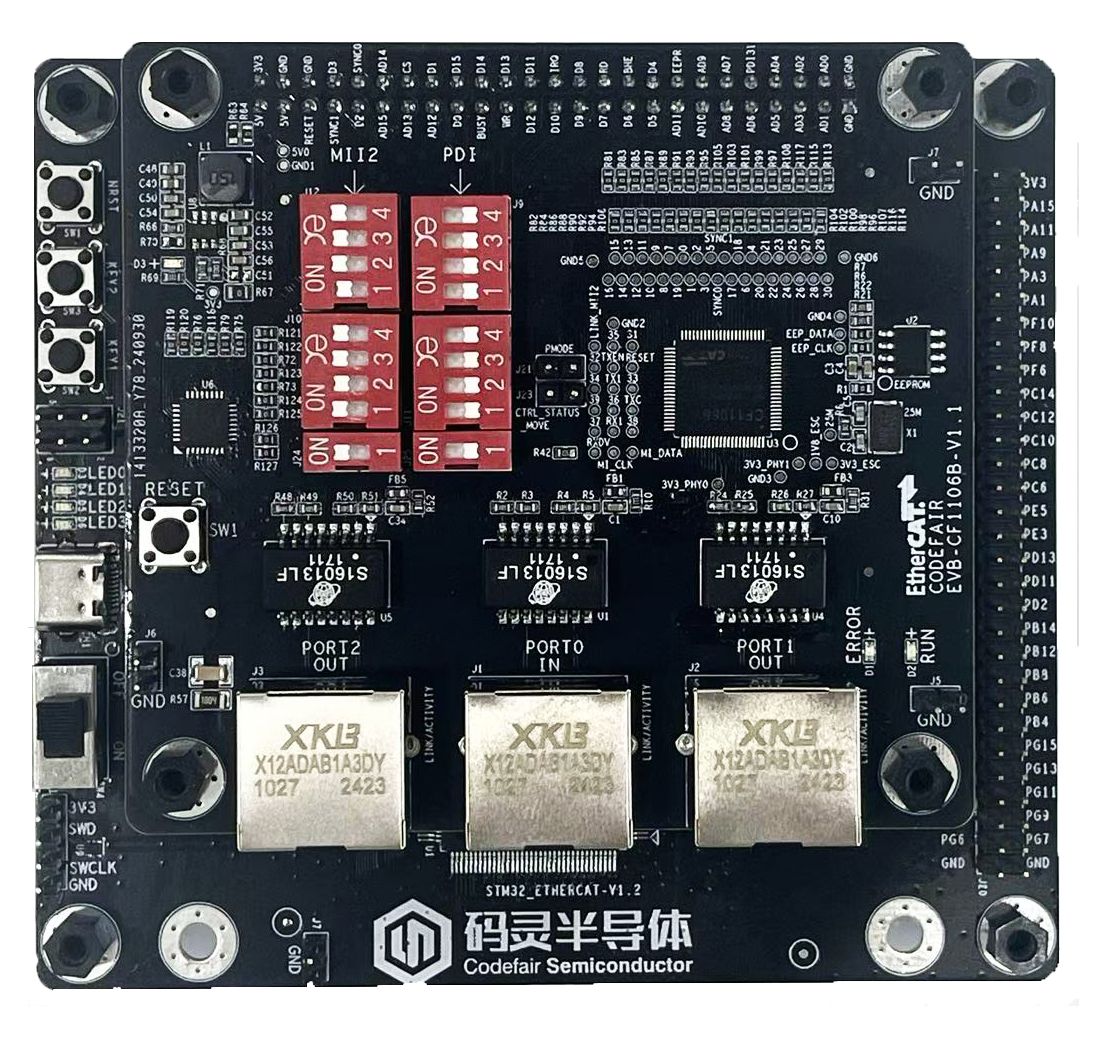

開發板實物圖

方案簡介

CF1103A-IO16-B遠程IO方案板，搭載了碼靈半導體自主研發的CF1103A型號ESC芯片，內部集成了Cortex-M3內核的MCU，符合標準的工業工作溫度范圍-40℃至+85℃。此外，方案板提供了光耦隔離電路，這一設計大大增強了信號在復雜工業環境中的隔離效果和抗干擾能力。CF1103A-IO16遠程IO方案板的這些優勢，可以助力用戶迅速實現EtherCAT遠程IO的應用需求，提高生產效率。

方案功能特性

? 搭載碼靈半導體自研CF1103A型號ESC芯片；

? 內部集成了Cortex-M3內核的MCU，減少了對外部元件的依賴，從而有效降低了用戶的材料成本和制造開支；

? 產品設計充分考慮了工業環境的嚴苛要求，確保在-40℃~+85℃的工作溫度下均能穩定運行，滿足工業工作溫度-40℃~+85℃；

? 提供光耦隔離子板，增強信號在復雜工業環境中的隔離和抗干擾性能。

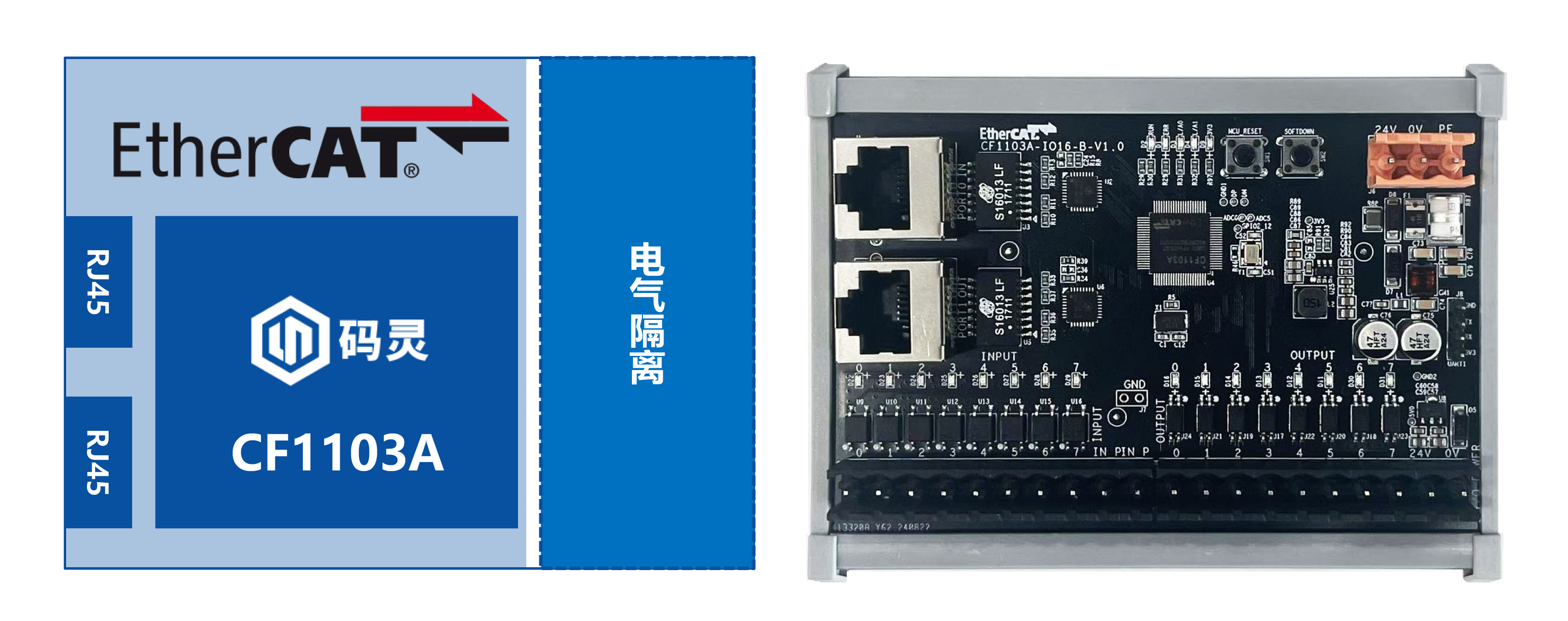

方案框圖及實物圖

方案簡介

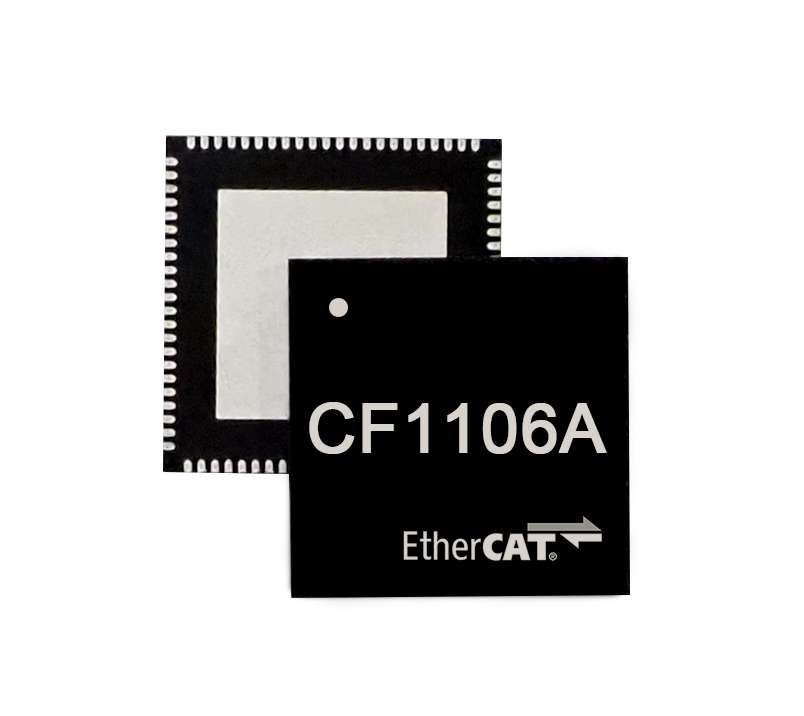

CF1106A-IO32遠程IO方案板搭載碼靈半導體自研CF1106A型號ESC芯片，芯片內部集成2個電流型PHY，有效降低了用戶的材料和制造成本。滿足工業工作溫度-40℃~+85℃，多種優勢可以幫助用戶快速實現EtherCAT遠程IO應用。

方案功能特性

? 搭載碼靈半導體自研CF1106A型號ESC芯片；

? ESC芯片內部集成2個電流型PHY，顯著提升了系統的抗干擾能力，保障了通信的穩定性。同時，這種集成化設計減少了外部組件的需求，有效降低了用戶的材料和制造成本；

? 提供光耦隔離子板，增強信號在復雜工業環境中的隔離和抗干擾性能。

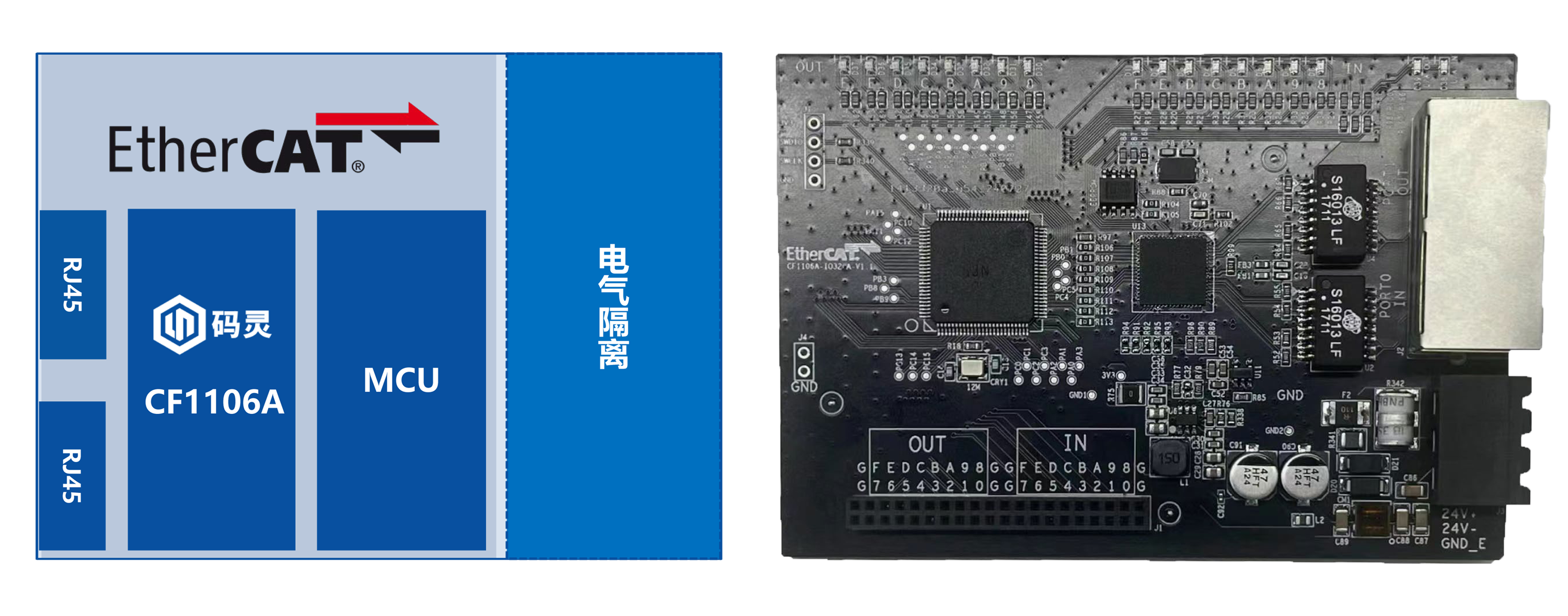

方案框圖及實物圖?

方案簡介

CF1106B-COUPLER-C刀片IO方案板，配備碼靈半導體自研CF1106B型號ESC芯片，內部集成了兩個電流型PHY并提供光耦隔離電路。CF1106B刀片IO方案板的這些綜合優勢，能夠助力用戶快速、高效地實現EtherCAT刀片IO的應用，滿足工業自動化中的多樣化需求，并提升整體系統的性能和效率。

方案功能特性

? 搭載碼靈半導體自研CF1106B型號ESC芯片；

? ESC芯片內部集成2個電流型PHY，顯著提升了系統的抗干擾能力，保障了通信的穩定性；

? 內置了32個數字IO功能使得數字IO模塊功能的實現變得更加迅速和簡便，同時減少了對外部組件的依賴，有效降低了用戶的材料和制造成本；

? 提供光耦隔離子板，增強信號在復雜工業環境中的隔離和抗干擾性能。

方案框圖

方案簡介

步進電機驅動方案是一種集成了EtherCAT從站控制器CF1103A芯片和步進電機驅動功能的方案，它利用EtherCAT協議的高速實時以太網通信能力，實現對步進電機的精確控制。這種方案包括電源管理、接口電路、通信接口以及保護電路等組件，同時還考慮了抗干擾性、通訊距離延長、系統接線簡化、降低成本等因素。該方案適用于多種工業自動化場景，能夠提供穩定可靠的運動控制性能。

方案功能特性

? 方案采用CF1103A芯片，芯片內置MCU，減少了外部元件需求，降低成本；

? 板載超靜音電機驅動，既安靜又具有較低的發熱量；

? 板載磁編碼器能夠?qū)崿F(xiàn)速度和位置閉環，長時間運行不丟步；

? 一體設計，體積小，節省空間，便于安裝調試，集成度高。

方案框圖及實物圖?

方案簡介

協議轉換器方案基于碼靈半導體CF1103A芯片，能夠?qū)therCAT網絡中的設備數據轉換為Modbus格式，從而實現不同協議間的通信，簡化了不同工業網絡之間的數據傳輸。設備內部會有一個數據交換緩沖區，允許兩個不同系統（EtherCAT主站設備和Modbus主站設備）之間進行數據交換，以支持更多樣化的應用。這種轉換方案適用于需要將EtherCAT設備的數據發送到Modbus協議的SCADA系統中的項目，或者需要將Modbus設備集成到EtherCAT網絡中的場合，節省項目實施的時間和成本，同時保持系統的兼容性和擴展性。

方案功能特性

? 協議轉換器將EtherCAT協議的數據包轉換為Modbus協議；

? 用戶通過簡單的參數配置快速完成設備和系統之間的連接，無需復雜的編程或深入的協議知識；

? 在現有的工業網絡中需要多種通信協議支持的復雜應用時，無需完全重新布線或更換設備，協議轉換器確保了不同部分的順暢通信，降低了客戶升級和擴展網絡的復雜性和成本。

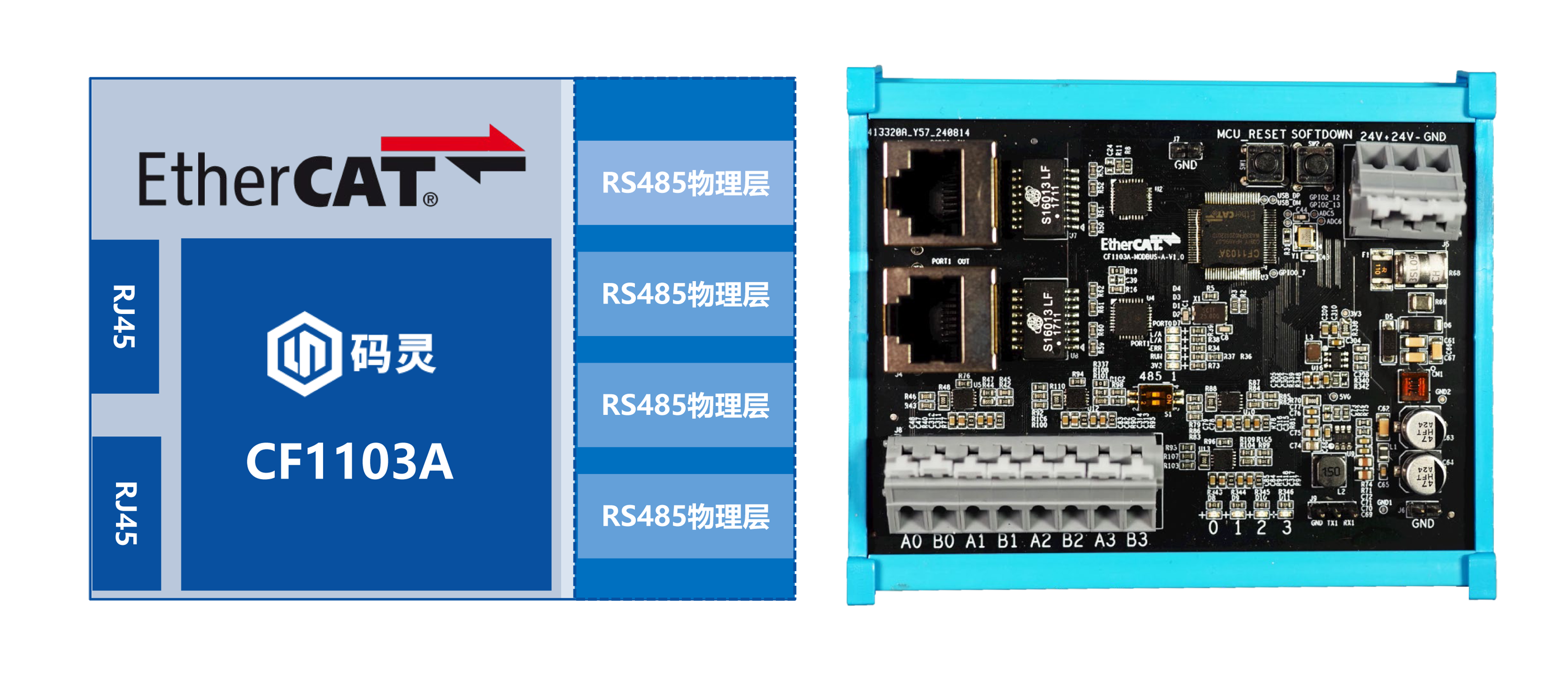

方案框圖及實物圖
